产品型号: JMS-H5/A12；   JMS-H5/A21；   JMS-H5/A30

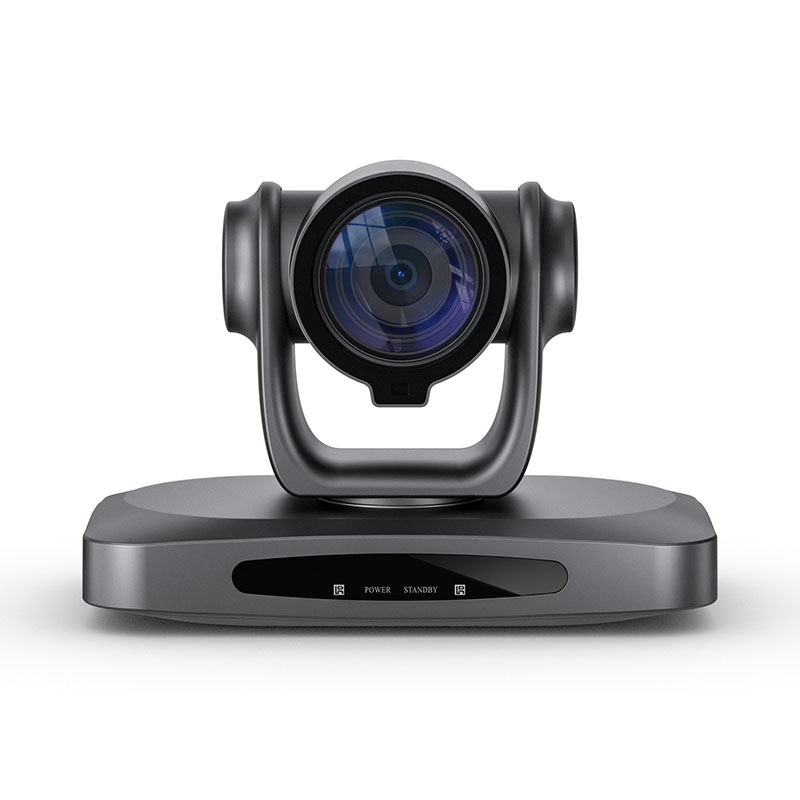

超高清视频会议摄像机是集成了高清晰度彩色摄像机、全方位视频智能云台以及多协议解码器的一体化产品。本产品采用一体化集成设计方案，结构精巧、紧凑、强度高、易于快速装卸、散热性能好，驱动部分采用精密步进电机，运转平稳、定位准确。

可选配12倍（72.6°水平视角）、21倍镜头（59.8°水平视角）、30倍镜头（59°水平视角）光学变焦镜头

842万像素高清图像传感器，完美输出3840*2160@30fps高分辨率优质图像。

支持OSD菜单配置功能，实现对图像参数的实时调节

兼容多种类会议软件图像和PTZ控制。

产品描述

可选配12倍（72.6°水平视角）、21倍镜头（59.8°水平视角）、30倍镜头（59°水平视角）光学变焦镜头。

842万像素高清图像传感器，完美输出3840*2160@30fps高分辨率优质图像。

支持OSD菜单配置功能，实现对图像参数的实时调节 ，满足各种场景和各种客户喜好的图像效果需求。

支持HDMI、3G-SDI、Type-C（USB3.0）、RJ45网口四路信号同时输出。

高性能的AI算力，结合自研AI算法在单目镜头上实现了AI人形跟踪功能。

搭配静音电机，能耗低，转动噪音小，定位精准。

先进的聚焦算法，无需操控，时刻保证图像清晰通透。

兼容VISCA，Pelco-D，兼容多种类会议软件图像和PTZ控制。

摄像机参数

名称 H5全接口超高清云台摄像机

传感器 特写：1/2.8英寸，CMOS，有效像素：842万；

光学倍数 12倍广角 21倍 30倍

镜头焦距 f=4.14～47.08mm f=5.2～98mm f=5.2～148.4mm

镜头光圈 F1.8-F2.8 F1.5-F3.0 F1.3-F4.8

水平视角 7.4°-72.6° 4.2°-59.8° 3°-59°

垂直视角 4.16°-40.83° 2.36°-33.63° 1.68°-33°

对角 8.4°-80.1° 4.88°-66.92° 3.54°-65.9°

快门 1/25～1/10,000秒

白平衡 自动、快门优先

背光补偿 支持

数字降噪 2D/3D数字降噪

信噪比 ≥50dB

图像风格 标准、清晰、明亮、美颜

图像翻转 水平镜像、垂直镜像

屏幕模式 横屏、竖屏

AI智能 支持人型跟踪

转动范围 水平：-165°～ +165°     垂直：-30°～ +30°

转动速度 水平：1.7°～ 86.7°/S       垂直：1.7°～ 52.2°/S

图像冻结 支持

PoE供电 支持

预置位数 255

预置位精度 0.1°

视频输出 MJPG/H264: 3840×2160、2560×1440、1920×1080、1600×896、1280×720、1024×768、1024×576、720×576、960×540、848×480、800×600、800×448、640×480、640×360、480×272、325×288、320×240

YUY2: 1920×1080、1600×896、1280×720、1024×768、1024×576、720×576、960×540、848×480、800×600、800×448、640×480、640×360、480×272、325×288、320×240

HDMI：4KP30、4KP25、1080P60、1080P50、1080P30、1080P25、720P60、720P50

3G-SDI： 1080P60、1080P50、1080P30、1080P25、720P60、720P50

输入输出接口

HDMI输出 1路HDMI，版本：1.4b

SDI-3G 1路，3G-SDI；BNC类型，800mVp-p，75Ω，遵循SMPTE 424M标准；

网络接口 1路，RJ45：10M/100M/自适应以太网

音频接口 1路，Line In，3.5mm音频接口

USB接口 1路，USB3.0，C型插座

通讯接口 1路，RS232 In：8针小型DIN，最大距离30米，VISCA/PELCO-D/PELCO-P协议；

1路，RS232 Out：8针小型DIN，最大距离30米，VISCA/PELCO-D/PELCO-P协议；

1路，RS422：4芯凤凰口，最大距离1200米，VISCA/PELCO-D/PELCO-P协议；

电源接口 JEITA类型（DC IN 12V）

网络特性

视频编码标准 H.265/H.264

视频码流 第一路码流、第二路码流

第一路 3840×2160、1920×1080、1280×720、1024×576等

第二路 720×576、720×480、320×240等

视频码率 第一路：32kbps-51200kbps

第二路：32kbps-20480kbps

码率控制 可变码率、固定码率

频率 50Hz：1fps-50fps  60Hz：1fps-60fps

音频压缩标准 AAC、G711A

音频码率 96kbps、128kbps

支持协议 TCP/IP、HTTP、RTSP、RTMP/RTMPS、Onvif、DHCP、Multicast、GB/T28181等

USB特性

支持系统 Windows7、Windows8、Windows10、Windows11、MacOSX、Linux2.4.6以上版本，Android需要包含UVC相关驱动程序的版本

色彩空间 YUY2

H.264/H.265

视频制式 YUY2：最大1080P60       H.264：最大2160P30

H.265 HEVC：最大2160P30  MJPEG：最大2160P30

USB音频 UVC1.1和UVC1.5

UVC PTZ控制 支持

一般规范

输入电压 DC12V/PoE（802.3af）

输入电流 2A（最大）

功耗 <12W

存储温度 -40~60℃

工作温度 0~50℃

工作湿度 0-95% RH

尺寸 224mm x 132mm x 162mm

机身重量 1500g

机身颜色 灰色

清单

序号 产品名称 数量

1 超高清视频会议摄像机 1台

2 DC 12V/2.0A电源适配器 1个

3 产品使用用户手册 1本

4 HDMI线3米 1根

5 RS-232串口控制线 1根

6 RS-485连接头 1个

7 遥控器（不含电池） 1个

8 USB3.0 TYPE-C线 3米 1条

9 吸顶支架 1套

10 挂壁支架 1套

11 螺丝包 1套

12 合格证 1张

13 保修卡 1张
