「科普干货」EAJAX 报告厅扬声器设计解决方案
报告厅需求能有应用于专业团体演出、大型会议、国际接待会议;不至于学术报告,会议功能,也有演艺类团体演出灯需求。 我们设计团队为大报告厅设计以下扩声系统
一、主扩声扬声器设计
主扩扬声器选用线阵列音箱,其三分频设计以及多个喇叭单元搭配:2 x10″LF+1×8″MF+2×2.5″HF,使得声音动态非常优秀,在满足声压级的情况,能够使得声音更加的细腻,频响平直,低频厚实有力,中频宽厚丰满,高音甜美细腻有磁性。
在音箱布置方面采用左右线阵列方式+中置线阵列方式,左右线阵列音箱分别配置4个全频线阵列、1个次低音,用于满足近场~中远场的声音覆盖;中置音箱直接采用4个全频线阵列音箱用于满足中场~远场的声音覆盖;

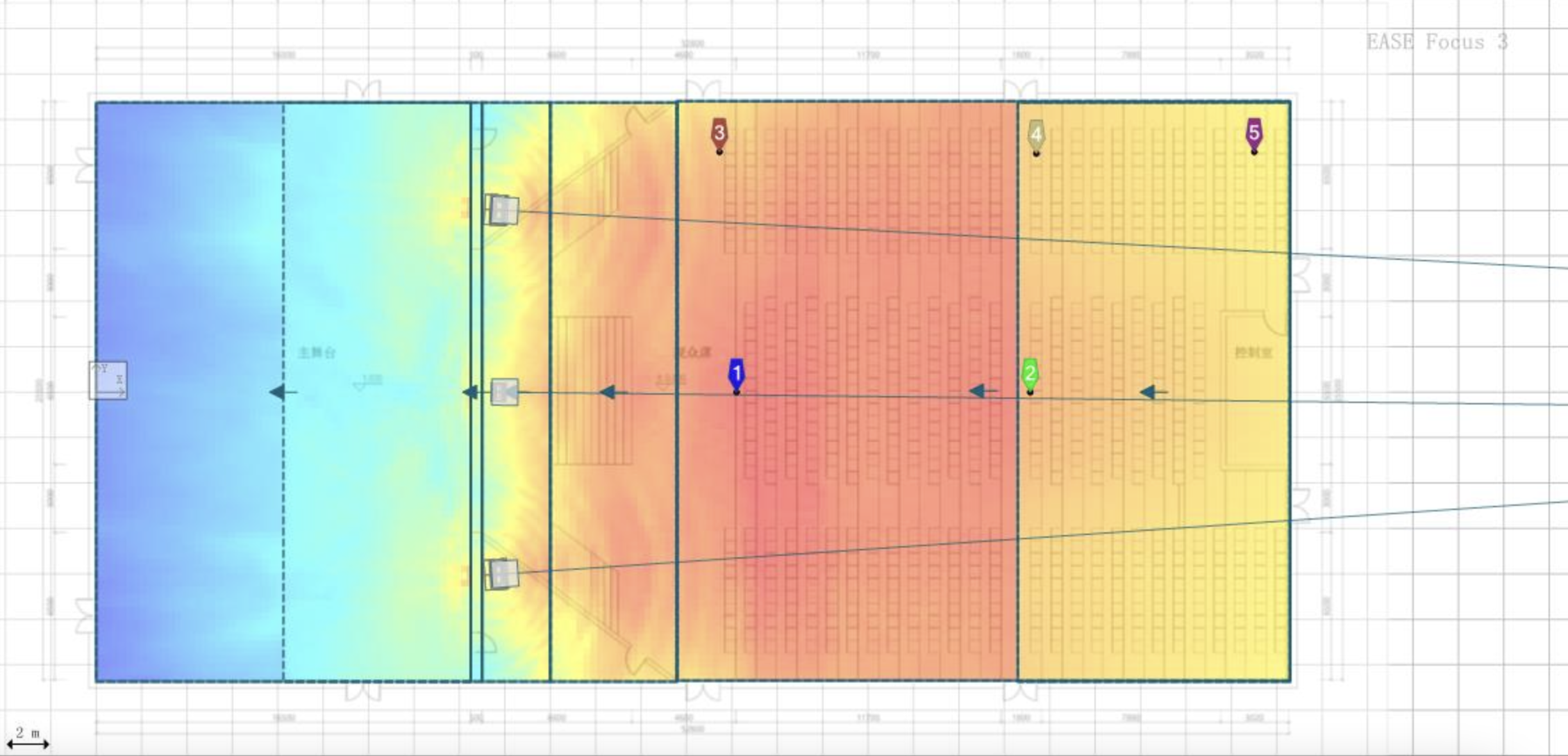

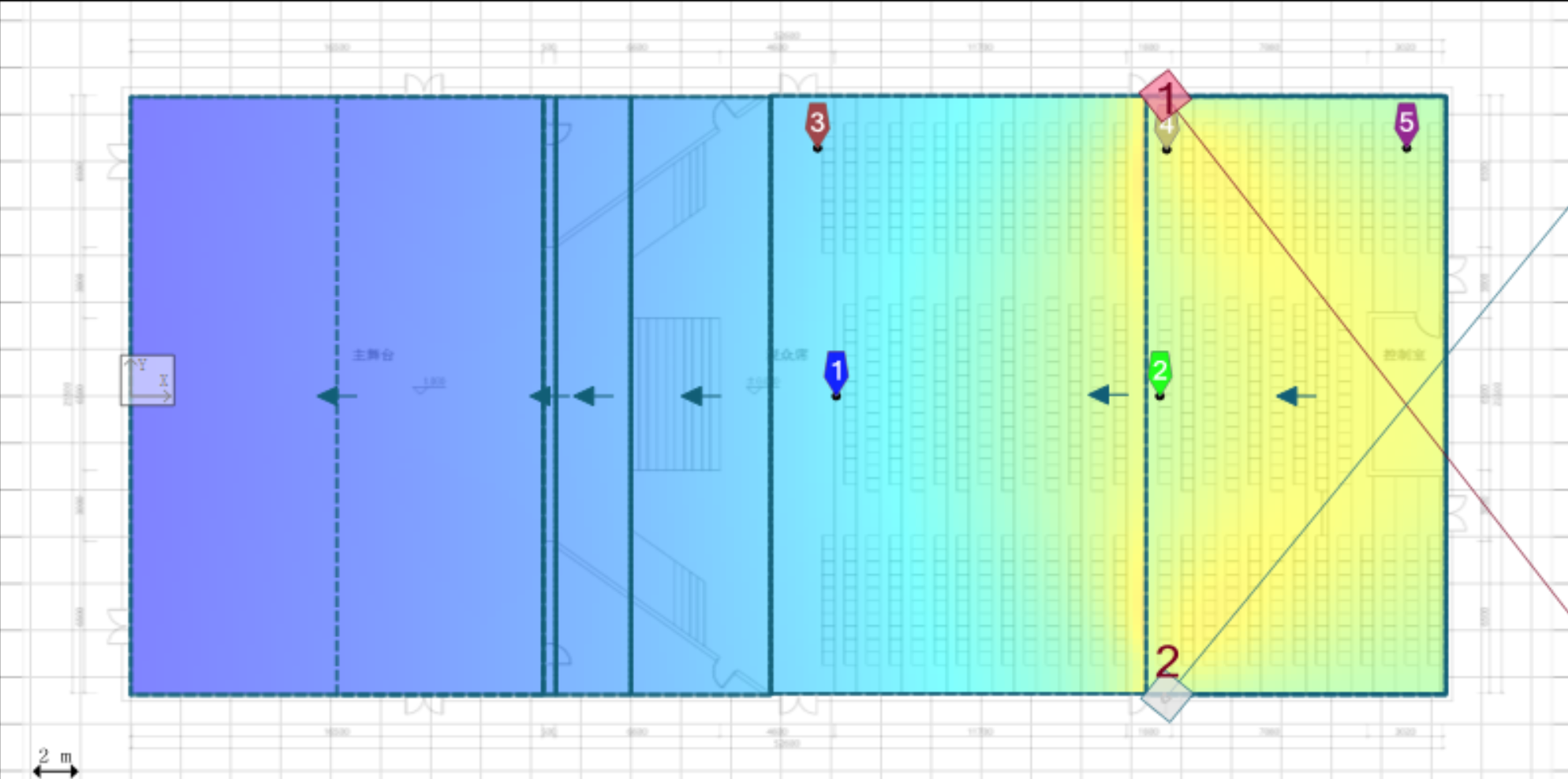

图:主扩线阵列扬声器EASE FOCUS俯视示意图-左右声道、中置
图:主扩线阵列扬声器(左右声道)线阵吊挂示意图

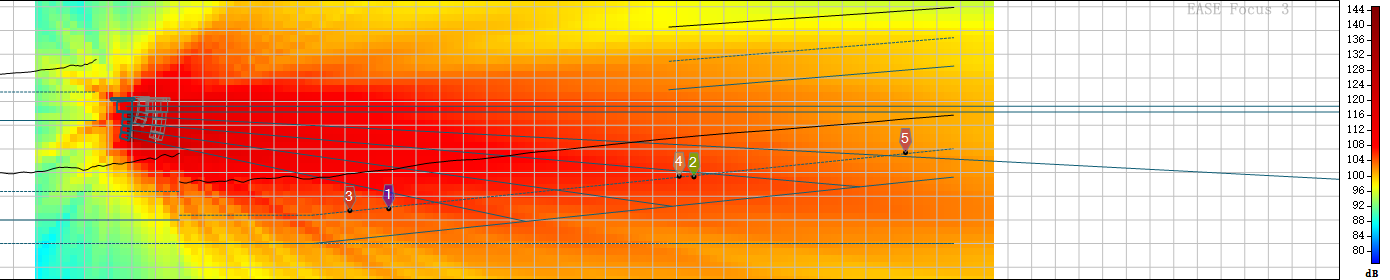

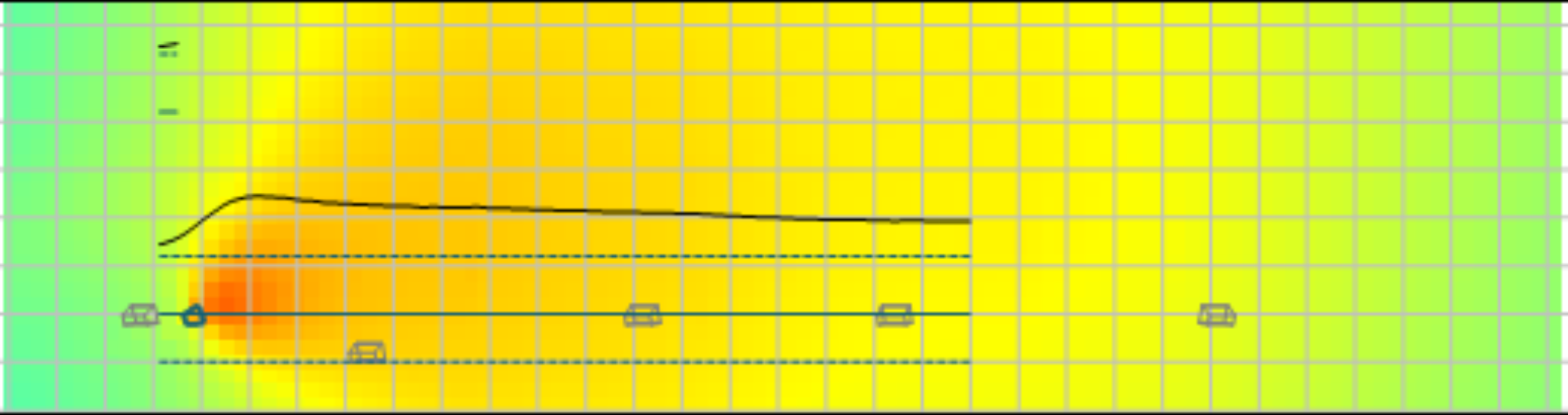

图:主扩线阵列扬声器EASE FOCUS侧视 示意图
左声道
右声道
图:主扩线阵列扬声器(中置声道)线阵吊挂示意图

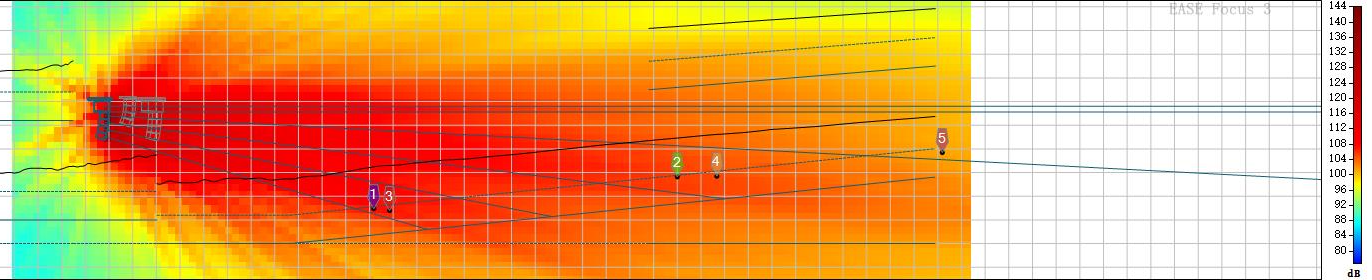

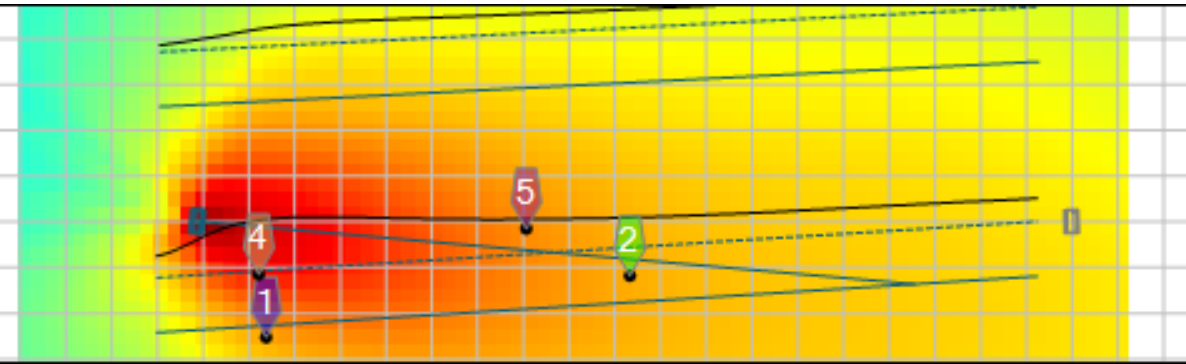

图:主扩线阵列扬声器EASE FOCUS侧视 示意图
中置声道
二、拉声像扬声器设计
拉声像扬声器选用EAJAX的二分频音箱,喇叭配置为:1×12"LF+1×1"HF,使得声音动态非常优秀,在满足声压级的情况,能够使得声音更加的细腻,频响平直,低频厚实有力,中频宽厚丰满,高音甜美细腻有磁性。
音箱布置在舞台前区左右各布置1个音箱,专门为前排区域的听众提供直达声;

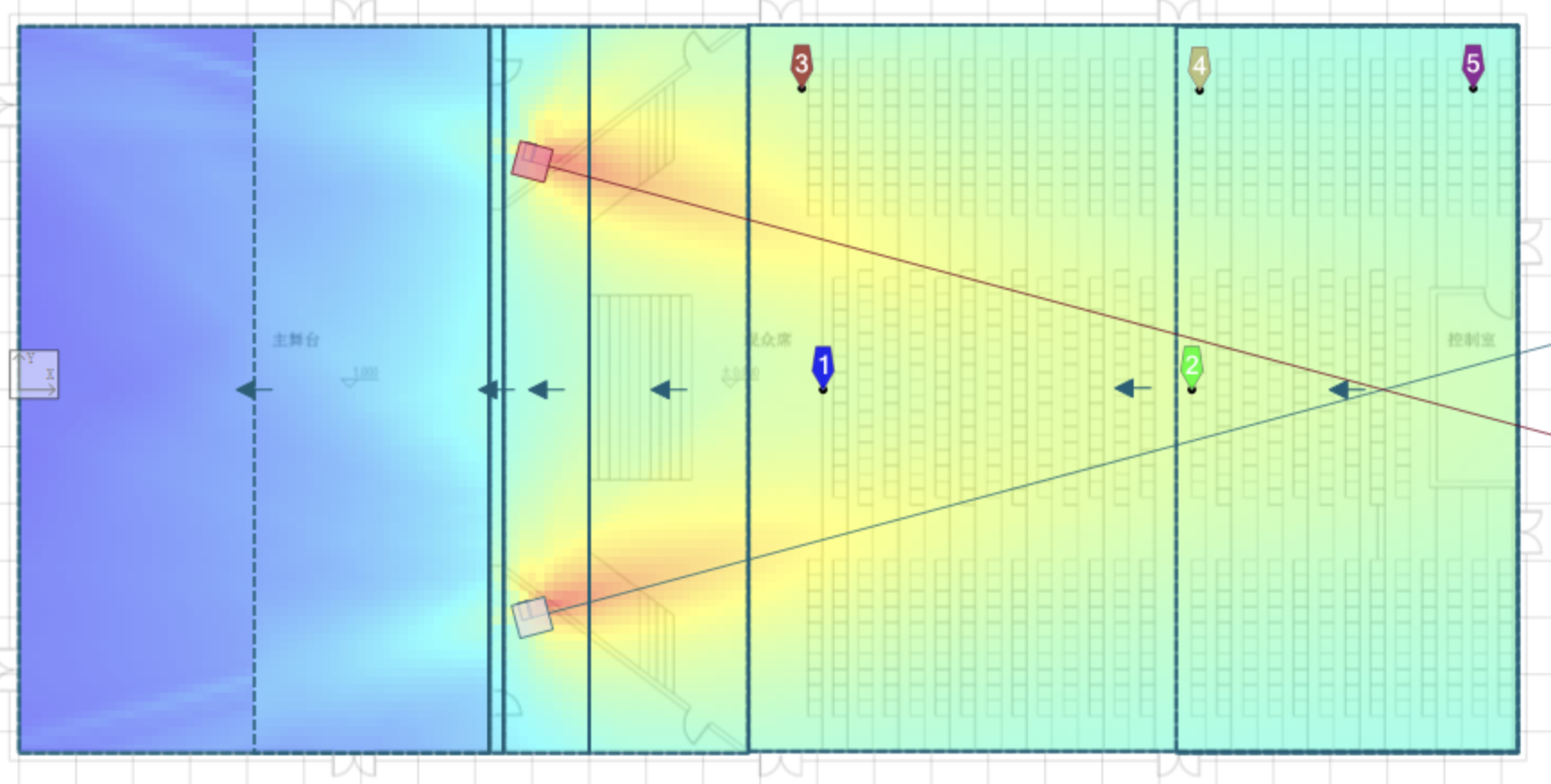

图:拉声像扬声器EASE FOCUS俯视示意图

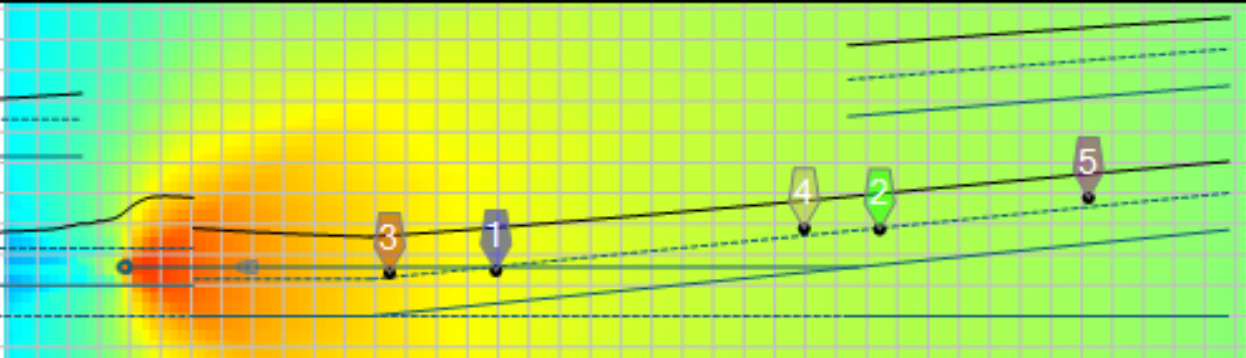

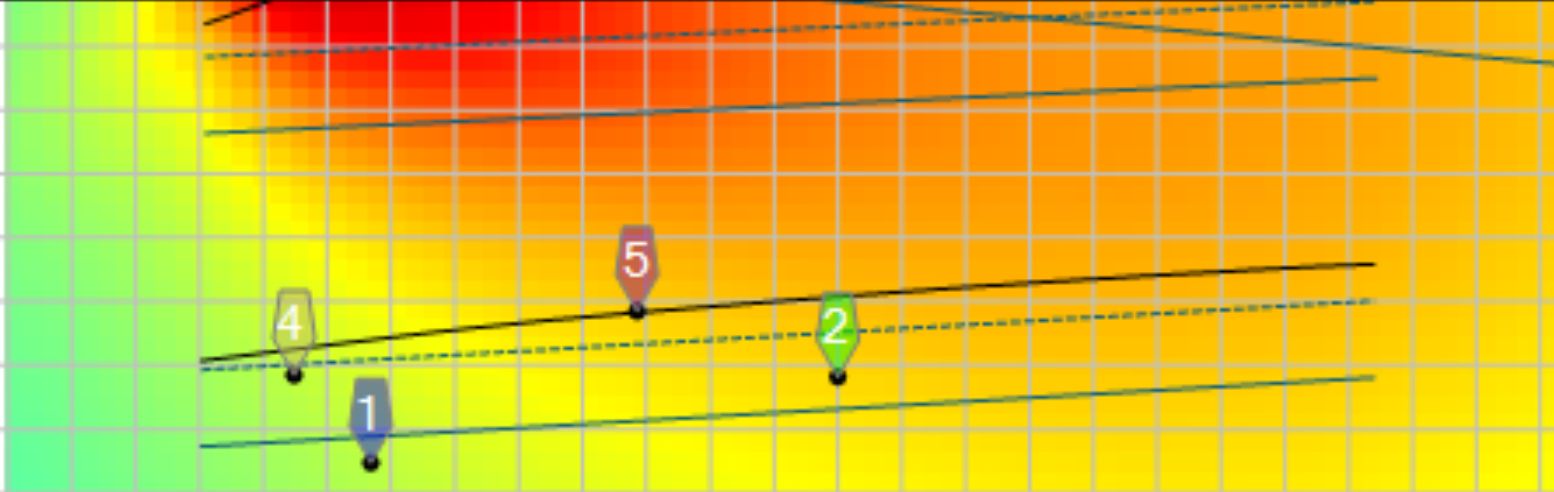

图:拉声像扬声器EASE FOCUS侧视 示意图
三、后场补声扬声器设计
后场补声扬声器选用EAJAX的二分频音箱,喇叭配置为:1×10"LF+1×1" HF,使得声音动态非常优秀,在满足声压级的情况,能够使得声音更加的细腻,频响平直,低频厚实有力,中频宽厚丰满,高音甜美细腻有磁性。
音箱布置在观众区后场区域,其中分为两层,在每层的后场的左右侧各安装一只补声扬声器,用于为后场提供直达声效果;

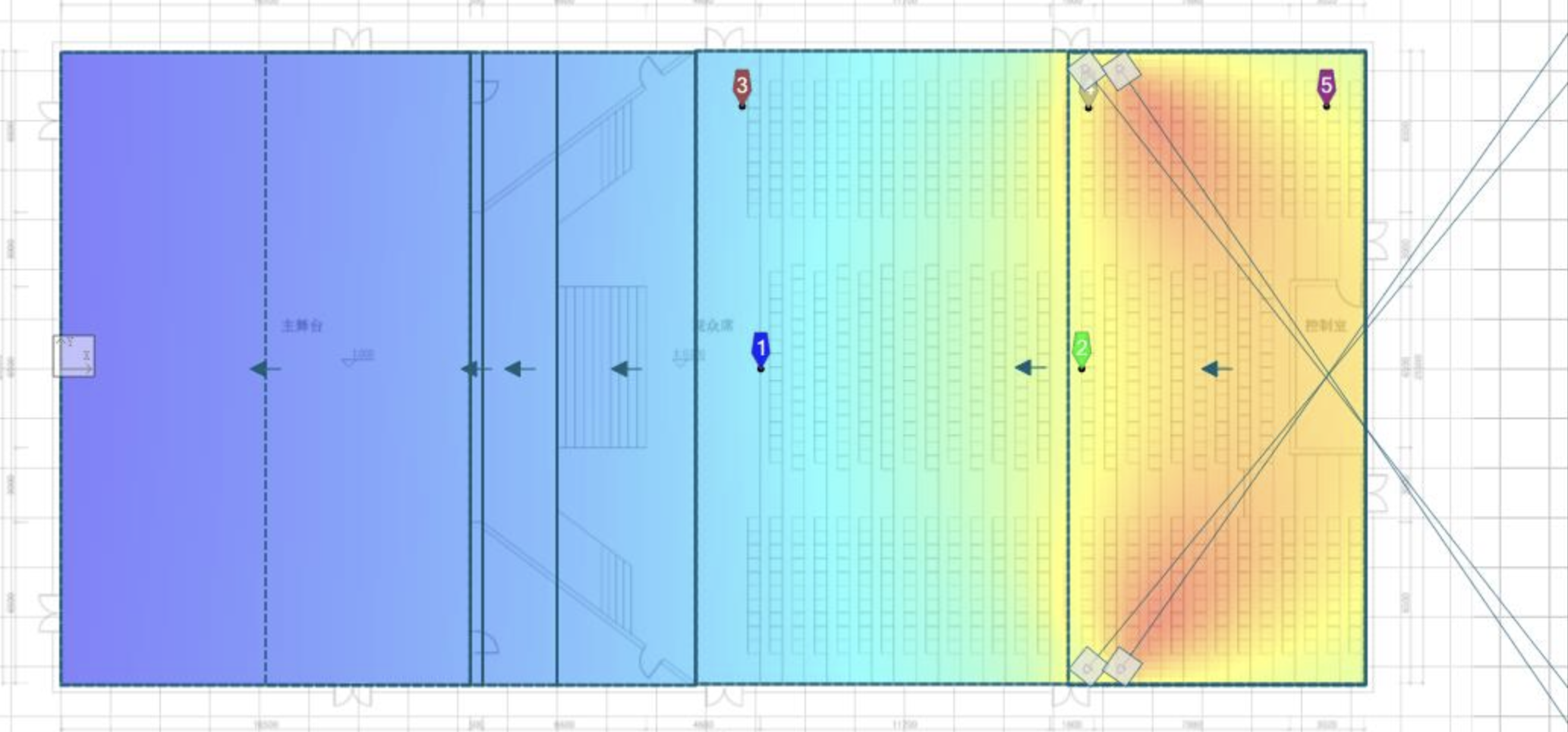

图:后场补声扬声器EASE FOCUS俯视示意图(两层一起)

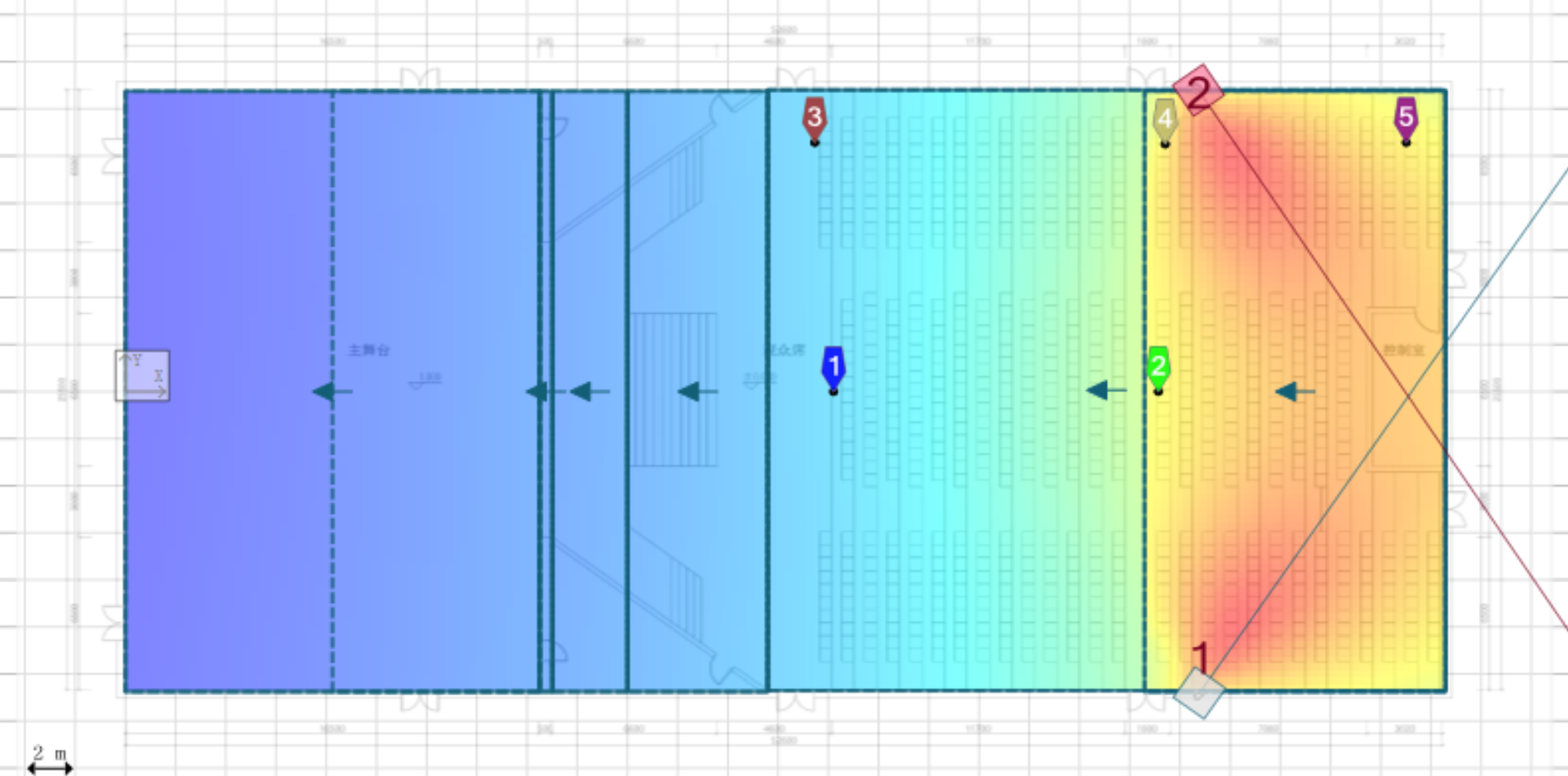

一层:EASE FOCUS俯视示意图
一层:EASE FOCUS侧视示意图
二层:EASE FOCUS俯视示意图
二层:EASE FOCUS侧视示意图
四、流动返送扬声器设计
流动返听扬声器选用EAJAX的二分频音箱,喇叭配置为:1×12"LF+1×1"HF,使得声音动态非常优秀,在满足声压级的情况,能够使得声音更加的细腻,频响平直,低频厚实有力,中频宽厚丰满,高音甜美细腻有磁性。
音箱布置在舞台区,其中分为前区和后区,前区流动摆放4个近场返听扩声,后区提供2个返听扩声,用于为整个舞台区域提供直达声效果;

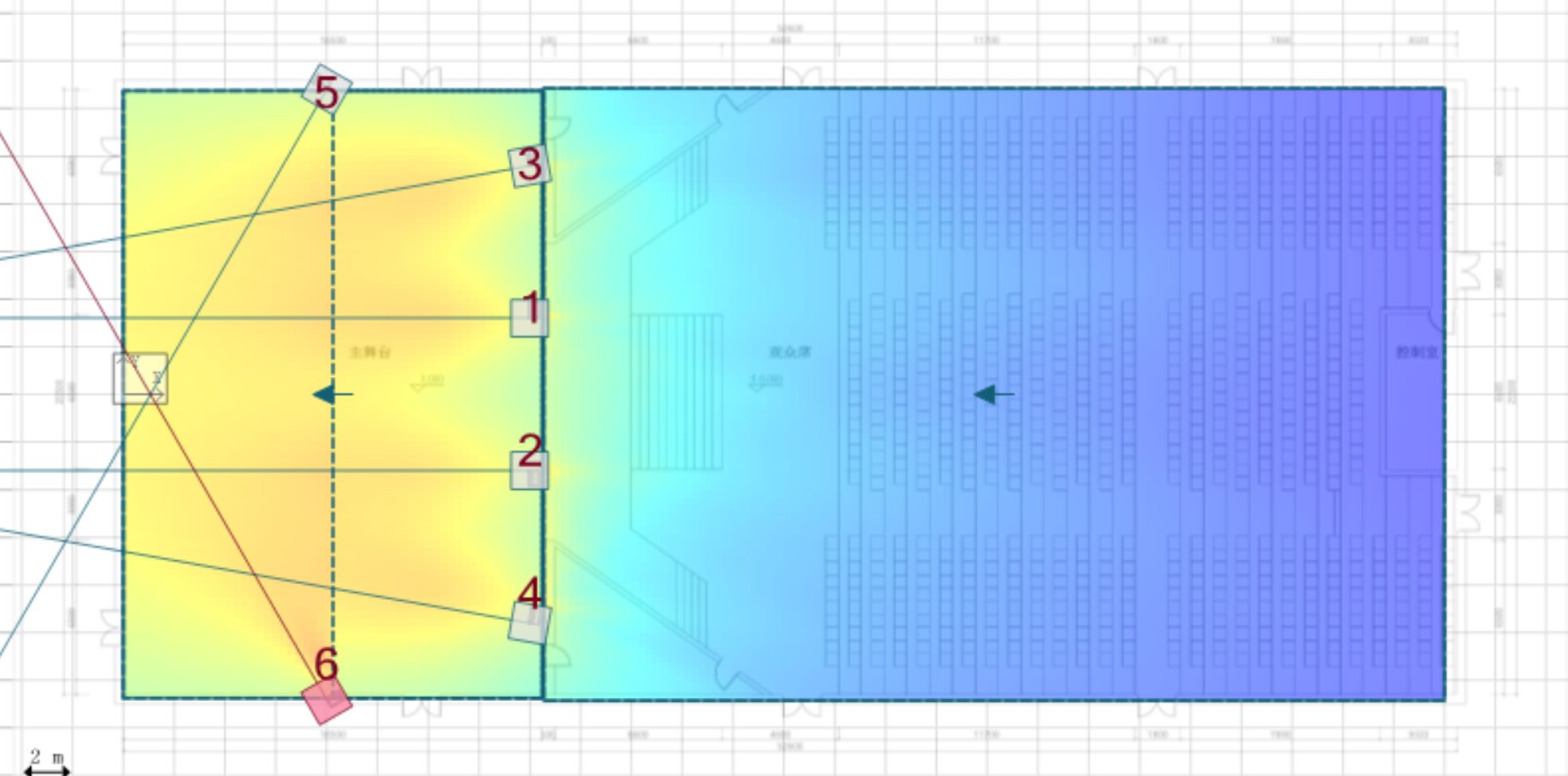

图:流动返送扬声器EASE FOCUS俯视示意图
图:流动返送扬声器EASE FOCUS俯视示意图
