「科普干货」EAJAX 报告厅音响系统“设计方案一
一、设计概述
报告大厅是多用途场所、重大事情表决的重要场所。它能够满足各类大型演出、会议讨论的扩声需要。整个系统的设计应该从拾音和还音两个方面来考虑,并配合视频转播、录音制作、灯光等系统,表现出高水平、高效率、稳定可靠的特点。
该会议报告厅场所,对各系统的软硬件要求相当的高,系统工作的先进性、稳定性、可靠性、安全性、兼容性、扩充性是系统设计时必须予以充分全面的考虑,系统应用的智能化和操作的简易性也是系统设计时必须予以充分的考虑。根据我方技术人员对系统建筑结构图纸,在完全满足甲方的所有要求的情况下,对此音视频系统工程进行全方面精心设计,将此系统的音频系统按照GB/T 28049-2011《厅堂、体育场馆扩声系统设计规范》,整个工程都将按照声学标准达到国家扩声一级标准实施完成,建成1套先进/稳定/可靠/优越的系统。
二、功能定位
满足各种大型演出、大型会议、国际会议、报告会、学术交流、新闻发布会的扩声需求;
三、设计理念
通过对报告厅厅堂建筑图纸认真消化和国外相关工程扩声系统布局方案的详细分析,并参考国内成功案例的设计方案。综合各方面的经验,我们确定报告厅厅的基本设计理念如下:
1、服务于“声音艺术”的扩声系统的核心目标,实现高质量声音重放和还原。
基于对人听觉生理及心理特性的研究成果,如何在观演建筑中让所有观众能获得“自然”、“真实”、“优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。也是我们设计所追求的最终目标。在设计中,充分使用最新声学领域中的研究成果和技术手段,以充分体现现代科技带给人们的更先进的艺术享受。
2、新技术的应用让系统管理和控制变得更“精确”与“简单”,彰显“人性化”设计。
科技不断进步与发展,新技术层出不穷,供选择配置的设备名目繁多,功能各异,在满足设计要求的前提下,应该使管理者和操作者的工作更简单可靠。因此,坚持“人性化”设计是我们的基本设计理念。
3、系统的设计及设备选型配置,要兼顾厅堂专业性要求的基础上充分满足多功能的使用需求。
在满足观众对艺术表现品质、管理操作者对系统的操控要求的同时,从将来的使用出发,对系统的构成、产品的选型配置均应体现出对多种用途的适应性。
四、设计原则
该会议场所是“一专多用”的视听环境,我公司遵循以下原则进行设计:
1、先进性和可扩展性
现代信息技术的发展,新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展,故必需充分考虑今后的发展需要,设计方案必需具备前瞻性和可扩展性。目前如因投资等原因暂时未能配置的或者非本方案提供的系统设备,也必需在设计时作统筹安排考虑,并预留必要的管、线和接口,便于今后升级扩展。这就是设计的前瞻性和可扩展性。
2、科学性和规范性
本项目与一般语言类扩声不同,是一个先进复杂的综合性系统工程,必须从系统设计开始,包括施工、安装、调试直到最后验收的全过程,都严格按照国家有关的标准和规范,作好系统的标准化设计和科学的管理工作。最后得交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。确保整个工程经得起各方面的和较长时间的严格考验。
要求保证系统功能的前提下,优化设计,使系统配置科学。 采用DSP数字处理技术,做到扬声器频响、压限、相位、延时等参数可调及根据不同的活动类型配置相应的扩声模式,切换方便,操作灵活。对系统的声场设计,采用计算机进行辅助设计,确保扬声器的造型布局合理科学。
3、可靠与实用性
EAJAX音箱技术处在国内同行的领先位置,尤其线阵列技术成熟、可靠性高,能够充分适应现代和未来的技术发展需求,适合各种体育赛事和体育训练的扩声环境。系统设计追求整体效果,在良好建声条件的基础上做出合理的电声设计,达到建声、电声、视频、灯光、网络等所有系统全面协调、最优化。
4、灵活性与可拓展性
各个系统既具有独立使用功能,又具有互通联动使用功能,在系统设计中要充分考虑到随时拓展功能的需求,对布线与接口留有拓展余量。
5、标准化
要采用和支持各种相关的国际标准、国家标准和行业标准,能适应未来的技术发展,提供广播电视现场直播和转播活动的标准接口,各项技术指标基本符合《厅堂、体育场馆扩声系统设计规范》及相关标准。
五、设计依据
1、相关建筑图纸和业主提供的技术资料;
2、现场考察;
3、相关的国家标准和规范:
GB/T28049-2011《厅堂扩声系统设计规范》
GB 4959-2011《厅堂扩声特性测量方法》
GB/T 50076-2013《厅堂混响时间测量规范》
GB/T 14197-2012《音频、视频和视听系统互连的优选配接值》;
JGJ/T16-2008《民用建筑电气设计规范》;
GB50303-2002《建筑电气工程施工质量验收规范》;
GB/T 14476-93 《客观评价厅堂语言可懂度的“RASTI”法》
GB/T 50314-2006 《智能建筑设计标准》
GB/T50311-2007《综合布线系统工程设计规范》;
GB50312-2007《综合布线系统工程验收规范》
GB50168-2006《电气装置安装工程电缆线路施工及验收规范》
GB50169-2006《电气安装工程接地装置施工质量验收规范》
GB50300-2013《建筑工程施工质量验收统一标准》
GB50303-2002《建筑电气工程施工质量验收规范》
GB50057-2010《建筑物防雷设计规范》
GB/T14549-1993《电能质量、公用电网谐波》
GB/T12666.1-2008《单根电线电缆燃烧试验方法 第一部分:垂直燃烧试验》
GB50217-/2007《电气工程电缆设计规范》
平衡式模拟音频格式及相关的接口及电气特性要求
国家关于电器设备使用的其他有关标准。
六、设计标准

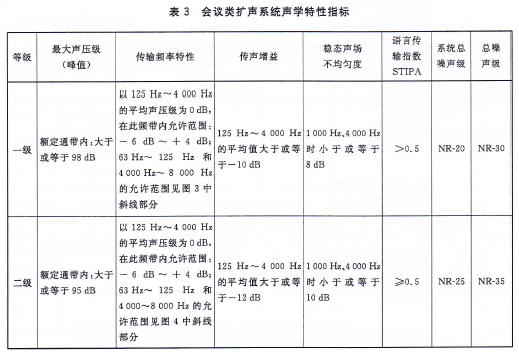

扩声系统的设计按照中华人民共和国GB/T 28049-2011《厅堂、体育场馆扩声系统设计规范》会议类扩声系统的一级指标设计。
具体指标如下:
