HD4K0404 4K超高清HDMI矩阵

阅读数: 0

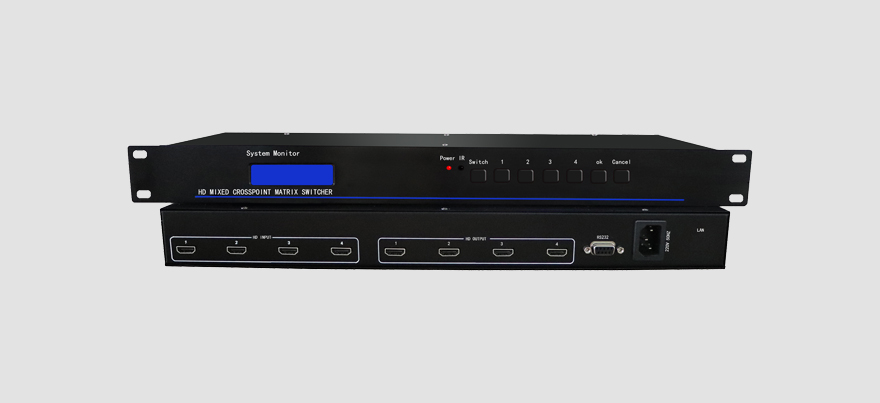

HD4K0404 4K超高清HDMI矩阵

主要功能:

1、支持4*4 HDMI信号输入输出矩阵切换;

2、最高支持4096*2160@30Hz分辨率,向下兼容1920*1080@60Hz分辨率;传输4K可支持输入输出各10米线;

3、兼容 HDMI1、4 的标准,HDCP1、3 协议, DVI1、0 协议,支持蓝光DVD;

4、支持 EDID 管理,现场可通过串口软件更改EDID数据;

5、具有RS-232控制接口,可接入中控系统控制、同品牌的嵌入式触摸屏控制或Windows平台控制软件控制;

6、可选配红外、网口控制视频信号切换功能;

7、选配内置网口中控模块,可提供APP,实现iOS、安卓平板及手机的无线WiFi控制;

8、支持独立调节4级输出放大增益功能,解决信号衰减或画面发白问题;

9、前置可编辑的1、8英寸LCD显示屏,配合控制按键,可手动控制;

10、采用HDCP兼容高带宽数字内容保护技术,确保有内容保护的媒体能正常显示与其它HDCP兼容设备的使用;

11、具有掉电记忆功能,带有断电现场保护功能,用于预防突发状况;

技术参数:

1、HDMI输入接口:4 * HDMI-A母

2、HDMI输出接口:4 * HDMI-A母

3、网络接口:1 * RJ45(1个选配)

4、串行控制接口:1 * RS-232(1个)

5、增益:0 dB

6、像素带宽:165MHz 全数字

7、接口带宽:3.2Gbps

8、信号类型:全数字 T.M.D.S.

9、信号强度:T.M.D.S +/- 0.4Vpp

10、最小/最大电平:T.M.D.S 2.9V/3.3V

11、位时钟抖动(Clock Jitter):<0.15 Tbit

12、位上升时间(Risetime ):<0.3Tbit (20%--80%)

13、位下降时间(Falltime):<0.3Tbit (20%--80%)

14、最大传输延时:5nS(±1nS)

15、切换速度:210 ns(最长时间)

16、阻抗:50 Ω

17、最大直流偏置误差:15mV

18、最大传输距离:最大40米(输入+输出)

19、电源:100VAC-240VAC 50/60 Hz

20、最大功耗:28W

21、使用温度:-20℃ ~ +70°C

22、使用湿度:10% ~ 90%

23、产品重量:约2.8kg
